STC-VC33 內嵌式DSP應用控制系統
STC-VC33 DSP應用範圍:
馬達: 直流馬達、交流馬達、伺服馬達、步進馬達、線性馬達、致動器控制等
語音: 語音分析、語音辨識、語音加解密、噪音消除、數位音響
通訊: 通信調變(AM/FM/QAM/QPSK/OFDM)、無線區域網路、Modem、ADSL、STB
控制: 橋樑及大樓減震、車輛車廂懸吊系統控制、車流量控制
監測: 生理訊號監測、資料蒐集、生命探測器、保全系統監控、遙測、聲納

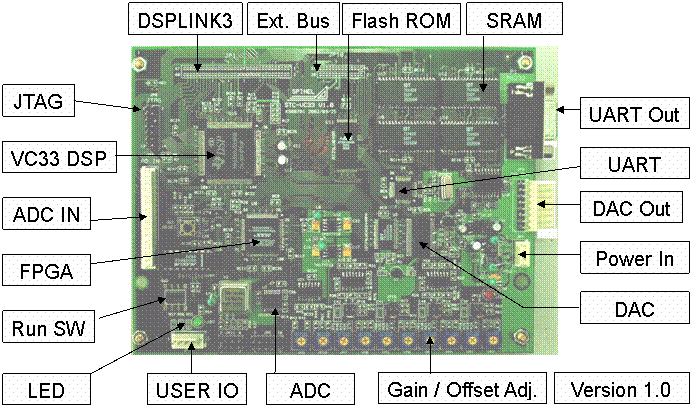

STC-VC33卡 硬體規格:
TI
TMS320VC33-150，(60MHz，120MFLOPS)浮點32位元DSP CPU
512Kbx32 (2M
Bytes) SRAM記憶體，512K Bytes Flash ROM記憶體
8通道ADC、16位元解析度、100KHz取樣頻率、±10V輸入
4通道DAC、16位元解析度、100KHz設定頻率、±10V輸出
1通道RS-232C
UART串列輸出入埠 (可選購RS-232轉Ethernet Adaptor)
1組DSPLINK3
68腳擴充接頭(A0-A23，D0-D31)
4點使用者定義輸出入接腳及一組LED指示燈可作為偵錯用
一組IEEE
1149.1 JTAG接頭，配合Code Composer軟體及XDS-510偵錯用
提供C語言函數庫及應用範例
具5V及±15V電源接頭輸入
可外加子板擴充系統記憶體及輸出入I/O功能
DSP電路板尺寸:
165mm (長) x 125mm (寬) x 15mm (高)

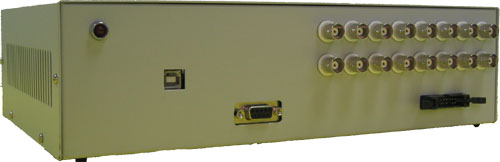

STC-VC33 內嵌式DSP應用控制系統
(精美機箱: 內含90-240VAC電源供應器,
STC-USB卡, BNC接頭, BNC電纜線)
選購: XDS-510偵錯器, CCS發展軟體, STC-2ADDA高速AD/DA卡, 6xEncoder介面卡
DSP機箱尺寸: 202mm
(長) x
303mm (寬) x
80mm (高)
DSP機箱內可疊三層電路板: (內已裝配STC-VC33 DSP板及STC-USB板)
選購STC-2AD2DA板或6xEncoder板
下載PDF檔 : (VC-33 DSP中文版) ( VC-33 DSP English)
STC-2AD2DA介面卡 規格:
2組ADC, 每組3MHz 取樣頻率, 14位元解析度, ±10V輸入
2組DAC, 每組500KHz設定頻率, 14位元解析度, ±10V輸出
具濾波,增益及漂移調整
8位元 DI, 8位元DO及8 組LED指示燈
68針及28針(DSPLINK3)擴充介面
提供C 函數庫及應用範例
STC-6Encoder介面卡 規格:
6組編碼器(Encoder)輸入，24位元解析度，LVDS輸入(A+/A-，B+/B，Z+/Z-).
6組PWM輸出，16位元.
12組ADC，每通道250KHz取樣頻率，16位元解析度，±10V輸入.
8組DAC，每通道100KHz設定頻率，16位元解析度，±10V輸出.
32位元數位輸入(DI)，32位元數位(開集極)輸出(DO)含LED指示燈.
100針及68針D型輸出入接頭，(選購電纜線及端子台轉接卡).
DSPLINK3 擴充界面(A0~A23、D0~D31、Reset、INT、DMA控制界面)
±15V及5V DC輸入，約5W功率消耗.
尺寸：165mm x 125mm.
提供C語言驅動程式，範例程式.
可搭配STC-VC33 DSP卡使用
STC-6xEncoder卡選購配件:
DSPLINK3 轉接板及電纜線(68pin x1, 28pin x1, 34pin x2, 50pin x2)
Cable尺寸表示 (出貨顏色為灰色)
STC-VC33-USB: VC33 DSP與PC/AT
USB 2.0界面板, 可由PC/AT下載或上傳DSP記憶體資料,程式.
RS-232
轉 Ethernet 界面模組 (Adaptor)
介面 : RS232/RS422/RS485 (可接STC-VC33
DSP系統之RS-232埠)
RS232埠 : 1組, RS232
鮑率: 1200~230,400bps
RS232 信號: RX , TX , RTS , CTS , DTR , DSR
, GND
LAN : 10/100 Mbps, LAN埠: RJ45 * 1
連接方式: TCP Server/Client , UDP
Client
通訊格式: TCP/IP/UDP/HTTP/TELNET/APP/ICMP/DHCP
設定: HTTP 瀏覽器(Browser)設定, 串列格式設定
DSP 開發、偵錯用軟硬體:
Code Composer偵錯軟體,
XDS-510 JTAG偵錯器：選購Printer Port, USB, PCI界面
