功能特性:

軟排線檢測機應用電腦數位影像處理技術，依設定之容許誤差範圍檢測軟排線，判別軟排線左右邊寬、各導體間之間距、軟排線之長度等是否符合設定之條件，以取代人工目視檢測造成之誤差、產品品質不一之困擾，本設備可加速產品檢測之速度，提高產能，節省人力成本。

 l  本設備檢測速度約為14,400pcs/小時 (每段長度低於200mm時)，大於200mm時檢測速度為800mm除以每段軟排線長度，例如400mm長的軟排線，檢測速度為800除以400=2pcs/秒

l  檢測軟排線寬度尺寸範圍：最窄2.5mm，最寬50.0mm，精度15μm。

 系統功能：

l 電腦視窗操作介面配合操作面板，易學易用

l 標準尺寸影像校正

l 軟排線標準尺寸設定(0.5 pitch，1.0 pitch，1.25 pitch)

l容許公差尺寸設定

l可單張量測或連續量測

l輸入影像及時濾波處理

l量測總數計數，良品及不良品計數，不良品畫線標記及警示

l可儲存或載入單張BMP圖檔

l導體間距(pitch)自動量測

l導體邊寬自動量測

l自動張力控制功能

l檢測寬度尺寸範圍: 最窄2.5mm，最寬50.0mm，精度15μm

l 軟排線檢測速度約為14,400pcs/小時(每段長度200mm時)

硬體規格：

 l影像擷取卡：RS-644 (LVDS) Channel Link介面

l數位攝影機解析度：4096圖素，線形掃瞄(Line Scan)

l光源：高亮度紅色LED，上投光及側投光雙光源

l馬達控制卡：雙軸PCI界面控制卡

l電腦：Pentium CPU 850MHz以上，15吋LCD顯示幕

l使用電壓：AC110V/60Hz 或 AC220V/50Hz

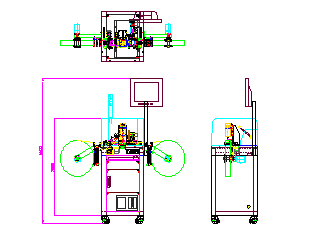

l機構尺寸：1200長x 600寬x 1600高 (mm)

l機構重量：100Kg以內

規格變更恕不另行通知

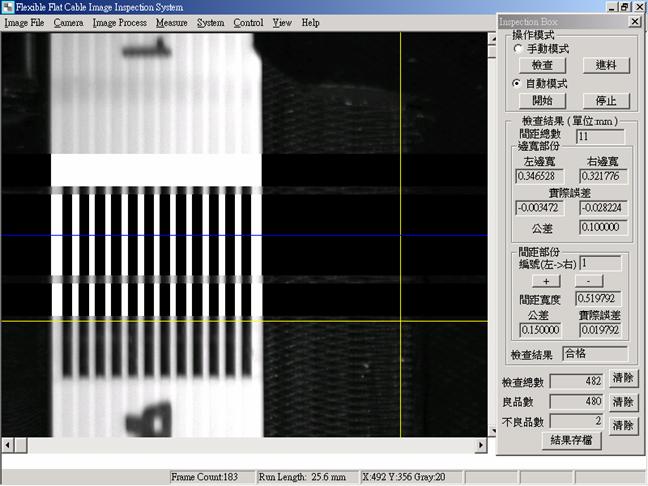

電腦視窗操作介面
