高速攝影機 系列





德國 High Speed Vision Gmbh (HS-Vision) 高速攝影機系統

德國 Mikrotron Gmbh 高速攝影機系統

瑞士 AOS 高速攝影機系統

芬蘭 Image System 公司 2D, 3D動態影像分析軟體.



影像格式: AVI, QuickTime, GIF, PNG, BMP, TIFF, JPEGJPEG2000, 經由Giga Bit Ethernet傳輸影像.



高速攝影機應用範圍:

.醫學測試領域:生物力學分析、細胞辮膜運動、反應測試分析等。

.國防測試領域:砲彈爆炸測試、彈道分析、座椅彈射系統、導彈、火箭彈道分析等。

.工程測試領域:燃燒、流體運動狀態分析、力學或彈性分析、破壞衝擊分析、

                                  工業流程中故障診斷、產品開發研究、汽車撞擊、安全氣囊測試等。

.生物學領域:人體運動、昆蟲或鳥類振翅運動分析。

.娛樂界:電影、廣告或動畫之特殊效果。

.半導體封裝設備領域:封裝、裁切、抛光、鑄模、打標、打線等動作分析。


Visario G2 1500

MiniVis ECO-1 (停產)

MiniVis ECO-2

MiniVis e2

G2-1500高速攝影機



1,563*1,024@1,000/

體積小, 攝影速度可達

650 x 512@1,000/

體積小, 攝影速度可達

1,280 x 1,024@500/

體積小, 攝影速度可達

512 x 512 @2,500/

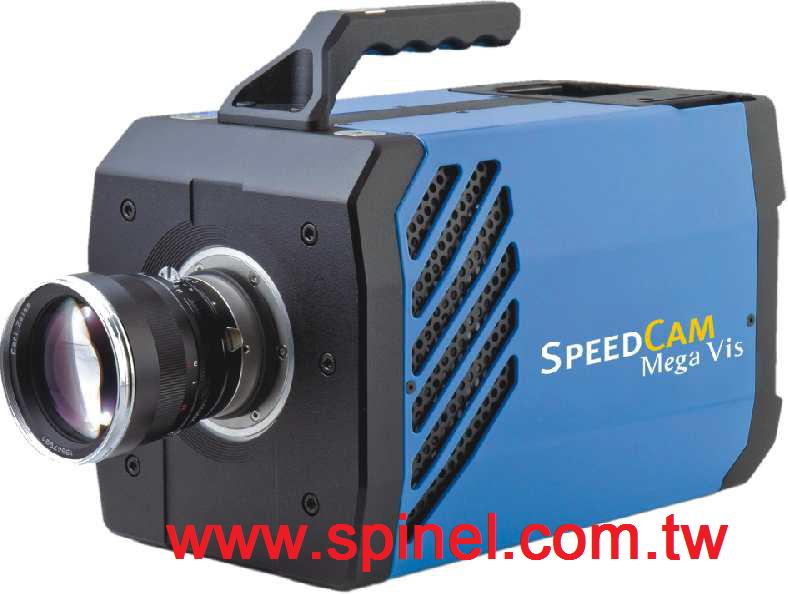

MegaVis

MotionBLITZ



MegaVis高速攝影機



高解析度 2,016 x 2,016



 高速 1,100/



可攜型攝影系統,

包含外部觸發

可達4,000/


瑞士Weinberger公司----SpeedCam MiniVis e2



.光學特性:

*      影像格式:512 x 512 圖素

*      錄影張數:2,500 /秒,解析度512 x 10 時,最大120,000 /(降低解析度時)

*      錄影時間:標準是 3 秒,選購 6 秒,降低速度及解析度可延長錄影時間。

*      快門速度:1-4 μs/張。

*      感應器:RGB彩色或8位元單色。



.技術資料:

*      感應器:CMOS感應器。

*      鏡頭:標準的C-mount,選購 Nikon F-mount和電源。

*      電池容量:待機1小時,錄影30分鐘。

*      電源供應:10.5~24V外部電源或內部電池。

*      輸出格式:AVIQuicktimeBMPGIFPNGTIFFJPEGJPEG 2000

*      尺寸:94 x 70 x 106 mm

*      重量:0.98 kg

*      溫度範圍:+5~45

*      機構穩定度: 100g/25m

*      標準驗証:CE



.通訊界面及網路整合:

網路架構:1000/100/10 乙太網路。

觸發:攝影機觸發及同步輸入。

同步輸出:TTL同步信號輸出(選購)

類比信號輸入:0-2.5V(8位元)(選購)

作業系統:Windows 2000/XP ™

                 系統架構:與標準的PC相容



德國Mikrotron公司 高速攝影機

德國MIKROTRON高速攝影機-MotionBLITZ® LTR



長時間 高速錄影系統 Long Time Recorder
特色:
130
萬畫素@140MB/S直接存取在HDD

100fps於全解析度下(1280 x 1024), 最大可調整至4,000fps
640 GB HDD
可錄影一個小時, 可存取BMP圖檔或是AVI影片
可選購19ATX-PCINTEL Core2 Duo 1,640GB磁碟系統
Inspecta-5 PCI-X Full frame grabber(
影像卡)
MikroCam 500
高速攝影機  1280 x 1024 CMOS sensor,
Full Camera Link
介面,5Camera Link camera cable


軟體:
Windows XP Professional
MotionBLITZ LTDirector camera operating software


錄影:
可依照需求調整解析度和每秒張數(fps)
每秒張數:18-4000fps, 可由外部觸發/同步


輸入:

Base Camera Link
影像儲存格式:BMP圖檔,AVI影片檔
可整合相關的I/O訊號



錄影資料比較表









德國MIKROTRON 高速攝影機





新產品: [Oct. 10, 2009]



MotionBLITZ EoSens® Cube7

·         Extremely flexible in resolution and speed

·         1,696 (H) x 1,710 (V) resolution and up to 523 full frames/second

·         Stepless adjustable frame rate up to 285,000 fps at reduced resolution

·         Maximum photo sensitivity: 1,200 ASA monochrome, 1,000 ASA RGB

·         6 s onboard recording memory at full resolution and speed

·         GigE Vision® interface

·         Pixelbased Fixed Pattern Noise Correction (FPN)



MotionBLITZ EoSens® mini2

·         Extremely flexible in resolution and speed

·         1,696 (H) x 1,710 (V) resolution and up to 523 full frames/second

·         Stepless adjustable frame rate up to 285,000 fps at reduced resolution

·         Maximum photo sensitivity: 1,200 ASA monochrome, 1,000 ASA RGB

·         1.5 s onboard recording memory at full resolution and speed

·         GigE Vision® interface

·         Pixelbased Fixed Pattern Noise Correction (FPN)


EoSens® 3CL

·         Extremely flexible in resolution and speed

·         1,696 (H) x 1,710 (V) resolution and up to 285 full frames/second

·         Stepless adjustable frame rate up to 285,000 fps at reduced resolution

·         Maximum photo sensitivity: 1,200 ASA monochrome, 1,000 ASA RGB

·         Full Camera Link® interface with 850 Mbyte/second



    超靈敏高速攝影機-MotionBLITZ EoSen Cube7



EoSens CUBE7 (Giga bit Ethernet界面)
  高速錄放影功能1,696 x 1,710畫素,每秒可錄523(錄影時間:3, 選購6)
  高靈敏度:1200 ISO(ASA)灰階,1,000 ISO(ASA)彩色

1,696x1,710:   523 FPS(/)

1,280x1,024: 1,150 FPS

1,000x1,000: 1,438 FPS

  640x480  : 4,450 FPS

  512x512  : 5,000 FPS

  320x240  :14,780 FPS

  100x100  :54,279 FPS

(降低解析度 最高:285,000 FPS)


  電池錄影時間:1小時, 待機時間:1.5小時, 資料暫存時間:24小時
  超小型體積及重量:93x69x92(C-MOUNT)  900g(Without lens)
  支援Windows 2000, XP, Vista
  選購配件:F-mount轉接環,軟體Auto Trigger,分段錄影, Hi-G Force 100G
    (
衝擊試驗100G/25 msec, 振動試驗 10g) IRIG B同步

 尺寸: 69 x 93 x 92mm (C-Mount)

       69 x 93 x 128mm (F-Mount)



 選購配件:LED光源,高亮度光源,閃光燈,鏡頭,三腳架,穩定雲臺,觸發纜線,無線電觸發設備,運送手提箱.

 本公司可整合電腦系統儲存設備,磁碟機陣列儲存設備.



超靈敏高速攝影機-MotionBLITZ Eosen Cube 6

 EoSens CUBE6 (Gigabit Ethernet界面)
  高速錄放影功能1,280 x 1,024畫素,每秒可錄500(錄影時間:13)
  高靈敏度:2500 ISO(ASA)灰階,700 ISO(ASA)彩色

1,280x720 @718fps;

100 x100 @1,008fps;

100 x 10 @81,512fps


  電池錄影時間:1小時, 待機時間:1.5小時, 資料暫存時間:8小時
  超小型體積及重量:93x69x92(C-MOUNT)  900g(Without lens)
  支援Windows 2000, XP, Vista
  選購配件:F-mount轉接環,Auto Trigger,分段錄影,Hi-G 100G
    (
衝擊試驗100G/25 msec, 振動試驗 10g) IRIG B同步







   CUBE5 (Gigabit Ethernet界面)



高速錄放影功能512x 512畫素,每秒可錄5,000(1.5;選購3)
512x256 @10000fps; 512x128 @20000fps ; 512x10 @195000fps
支援Windows 2000, XP
超小型體積及重量:93x69x92(C-MOUNT) 900g(Without lens)







   CUBE4 (Gigabit Ethernet界面)
高速錄放影功能1,280x1,024畫素,每秒可錄1000(1.5;選購3)
1280x1024 @1000fps; 1280x512 @2000fps; 1280x204 @5000fps;
1280x146 @7000fps; 1280x102 @10000fps; 1280x10 @93282fps
超小型體積及重量:93x69x92(C-MOUNT) 900g(Without lens)







   CUBE3 (Gigabit Ethernet界面)
高速錄放影功能512x512畫素,每秒可錄2500(3;選購6)
512x512 @2500fps;降低解析度最大可到120,000fps;
94x70x110mm (W x H x L) 980g(Without lens)






   CUBE2 (Gigabit Ethernet界面)
高速錄放影功能1,280x1,024畫素,每秒可錄500(3;選購6)
1,280x1,024 @500fps;降低解析度最大可到46,000fps;
94x70x110mm (W x H x L) 980g(Without lens)






   CUBE1 (Gigabit Ethernet界面: 已停產)
高速錄放影功能640x512畫素,每秒可錄1000(3;選購6)
94x70x110mm (W x H x L) 980g(Without lens)



檔案下載: (File Download)

使用方法: 將滑鼠移至檔名處 ==> 按 滑鼠右鍵==> 選 另存目標 ==> 選 存檔

Item

File Name

Description

Password

Remark

1

Mikrotron DM (中文)

High-Speed Camera DM (Chinese)

N

內有解析度 比較表

2

Mikrotron full line camera

Full line English DM

N



3

Mikrotron Cube 1-2 camera

English DM (Cube 1停產)

N



4

Cube 3 camera

English DM

N



5

Cube 4 camera

English DM

N



6

Cube 5 camera

English DM

N



7

Eosens camera

English DM

N



8

Cube 7 camera

English DM

N



9

Weinberger e2

( Cube 3)

N



如有任何疑問 敬請來電聯絡. (02-2755-6951)  李清  [ July 26, 2010 ]

展示影片 請下載 瀏覽或來電索取CD-ROM

車輛撞擊          [ 14.7MB ]

汽車安全氣曩   [ 2.81MB ]

機車撞擊          [  20MB   ]

飛彈發射          [ 9.62MB ]
